液位計系列
功能與適用范圍

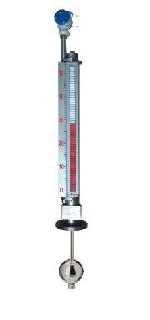

UHZ-50/D系列頂裝式磁性浮球液位計是以浮球組件為測量元件，通過液體浮力作用，使浮球 上下移動，帶動頂桿上端的磁鋼上下變化，經磁性耦合作用，使顯器組件的磁性翻柱翻轉達到跟蹤液體液位變化，故顯示醒目，讀數直觀，因顯示器組件與被測介質完全隔離，故使用安全可靠。該液位計適于各種地下槽池等容器，以及不宜側面開孔的容器的液位顯示，如配上配套儀表可用于遠傳檢測，以實現自動控制功能。
工作原理與特點
工作原理：
根據浮力原理和磁性耦合原理而制成的，當被測容器內的液位上下變化時帶動浮球，并通過與之相連的連桿上端的永久磁鋼上下移動，經磁性耦合而使顯示器中的翻柱翻轉。當液位上升翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，紅白界位處就為容器內介質液位的實際高度，從而實現液位自動跟蹤顯示。
特點：
（1）在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式的液位計
（2）適用于粘度較大的液體介質。
（3）顯示器的觀察方向可任意改變。
（4）其他特點和UHZ-50/C相同。
特點技術參數
1.測量精度±10mm.
2.工作壓力≤2.5Mpa
3.介質密度≥0.5g/cm3
4.工作溫度0℃~200℃
5.測量范圍：500~5000mm
6.介質粘度：≤0.4Pa.S
7.本廠出廠連接法蘭尺寸：DN150PN1.6
8.連接法蘭：采用化工部HG20592-20635-97法蘭標準，若采用其他標準，請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。
